A 60 Kylltalbrücke

Große Massivbogenbrücke
Fließem, Gemeinde Fließem

Beschreibung

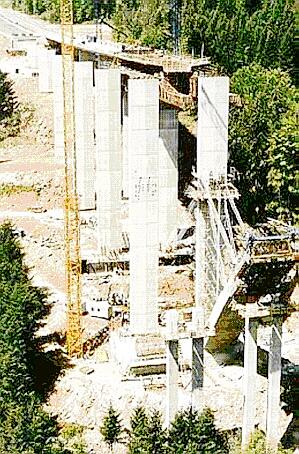

Diese Brücke, ein Teilstück der Autobahn A60 zwischen Bitburg und Badem, ist eine der größten Massivbogenbrücke der Welt - mit einer Bogenspannweite von 225 Meter und einer Höhe von100 Meter über dem Wasserspiegel. Die Pfeiler werden mit Doka Selbstkletterschalung SKE 50 geklettert, der Bogen im Freivorbau hergestellt. Das Tragwerk wird mit einer Vorschubrüstung errichtet. [1]

Die Kylltalbrücke ist mit 223 m Spannweite die größte Stahlbetonbogenbrücke Deutschlands, die komplett aus Stahlbeton bzw. Spannbeton besteht.

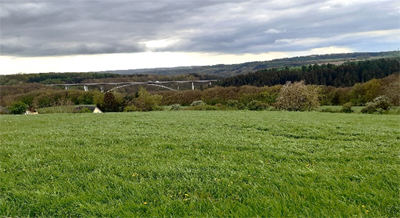

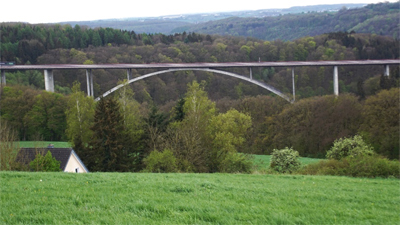

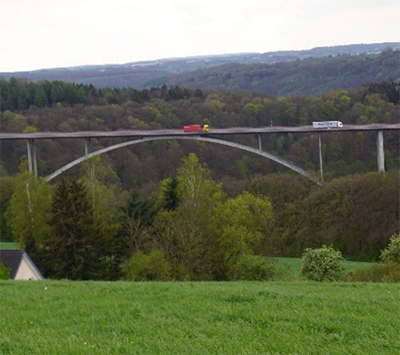

Die Autobahnbrücke liegt im Zuge der A 60 in der Eifel bei Fließem und Wilsecker zwischen den Anschlussstellen Bitburg und Badem und wurde in den Jahren 1995 bis 1999 erbaut. Sie überspannt mit einer Gesamtlänge von 645 m in einer maximalen Höhe von 93 m über Grund das Tal der Kyll. Unter ihr verlaufen die Eifelstrecke, die Kreisstraße 87 und der Kyll-Radweg.

Überbau:
Der zweiteilige jeweils 15 m breite vorgespannte Überbau hat eine Gesamtlänge von 645 m. Er besitzt den Querschnitt eines einsteigen Plattenbalkens mit 1,5 m Bauhöhe im Bereich des Bogens, in den übrigen Abschnitten sind es 1,8 m. Die Feldweiten des 18-feldrigen Überbaus betragen 30 m – 5×40 m – (3×34 m – 33 m – 3×34 m) – 3×40 m – 30 m – 28 m.

Unterbau:
In Brückenmitte werden die beiden Überbauten von je einem Stahlbetonbogen mit 223 m Spannweite abgetragen. Diese haben ungefähr eine Parabelform. Die Bogenbreite beträgt 7 m, die Dicke 3,5 m am Kämpfer und 1,5 m im Scheitel. Die Herstellung des Bogens erfolgte im Freivorbau mit Hilfsabspannungen.
Die Pfeiler außerhalb des Bogens sind maximal 47 m hoch, bei einer Breite von 6,0 m haben sie eine Dicke von 2,0 m. [2]

Einordnung
Kategorie:
Bau- und Kunstdenkmale / Wirtschaft, Gewerbe und Verkehr / Straßenverkehr
Zeit:
Undatiert
Epoche:
Undatiert

Lage
Geographische Koordinaten (WGS 1984) in Dezimalgrad:
lon: 6.574331
lat: 50.019868
Lagequalität der Koordinaten: Genau
Flurname: Unterste Mühle
